アローダイナミックス製 HK416cチューニング

こんにちは、香川県のエアガンショップ、MASTERS-ECの店長です!
最近私の中で、「お気に入り」になっているアローダイナミックス製のHK416Cのチューニングになります。
元々、弾速93m/s、連射能力14発/sと箱出しで使えるのですが、今回は、ハイサイクル化をしてみます。

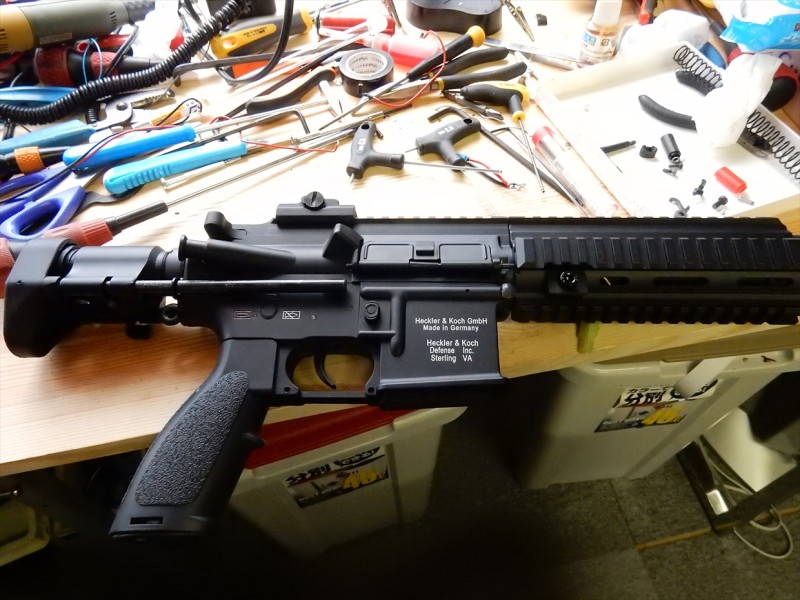

DSCN0421_R

とりあえず、M4系なので、フロント周りは迷うことなくハンドガード手前のピンを抜いて外します。
最近のピンは、脱落防止措置が施されており、最後までぬけないのです。

DSCN0422_R

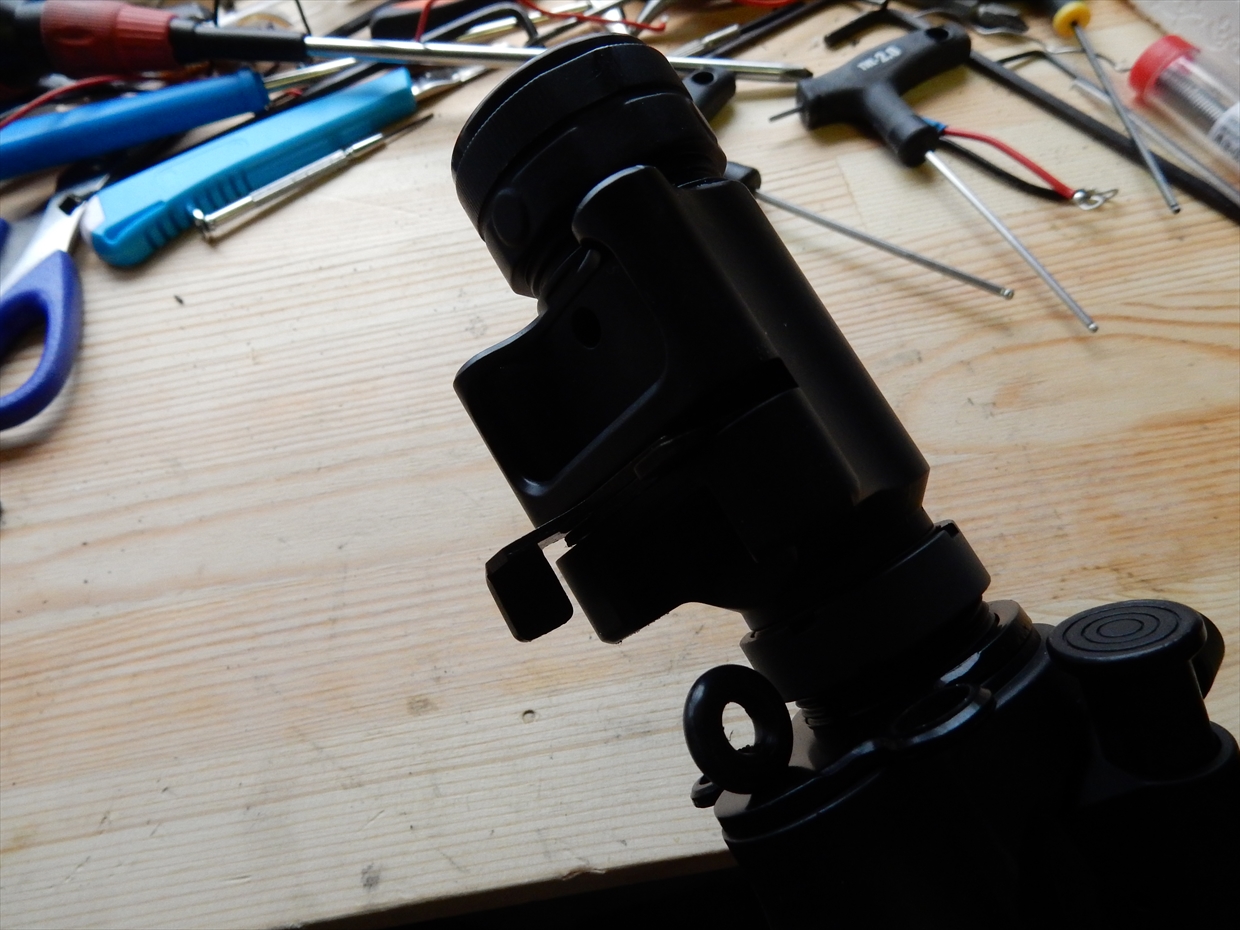

で、416Cの特徴である、ワイヤーストック!
ストック自体は、普通にぬけますね。。
さて、ロックナットがダミーっぽくは無いので、とりあえず緩めてみます。。。。抜ける感じがしませんね。

DSCN0423_R

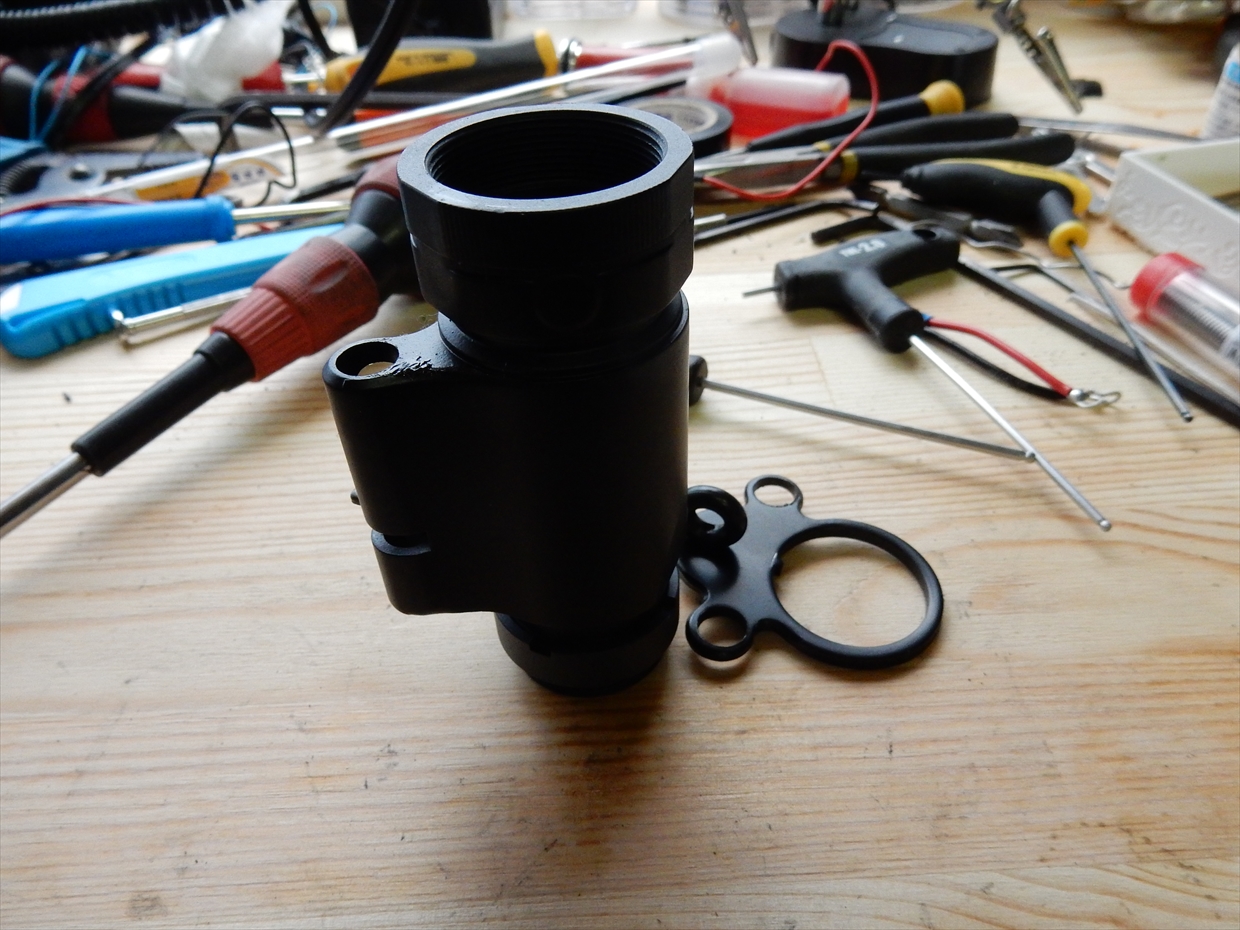

ここ!手で回すと、ネジになっており外れます。その中にメカボまでの貫通ネジがあるのではずすと、簡単にとれます。

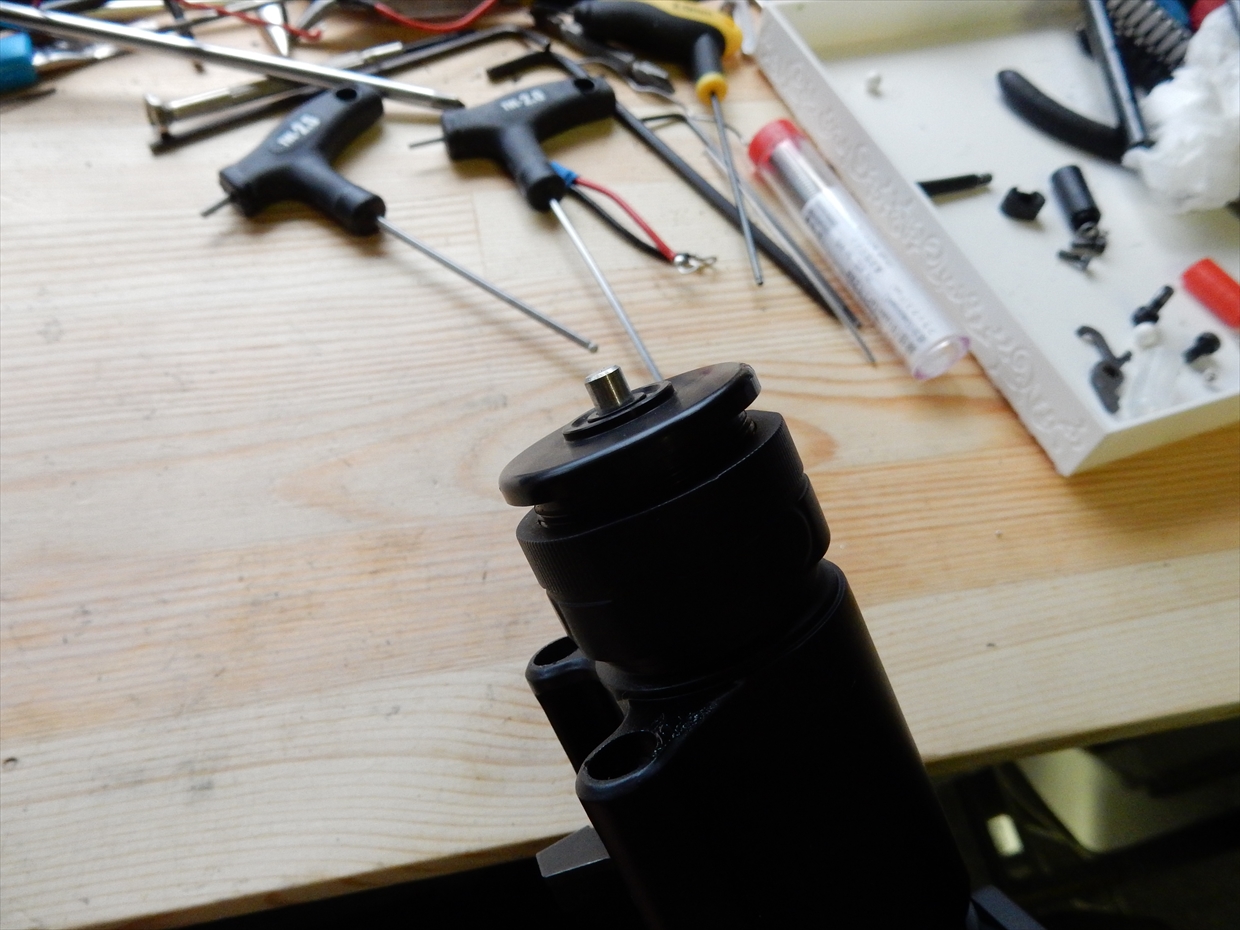

DSCN0424_R
ここのチューブは、空間が少しあるので、配線を後ろから前に持って行ければ、ヒートシンク付のFET組めそうです。しかし又次回!

DSCN0425_R
次は、ハンドガードを外します。
ここのフロントサイトを外すと、前方に抜けます。
フロント配線なので、一度外しておかないと、配線処理が出来ないのですよ。

DSCN0426_R
なかなかしっかりとしたアウターバレル周りですね。
ガスチューブも再現されています。。。これ外せば、バッテリーはいるのでは! しかし、また今度の機会にw

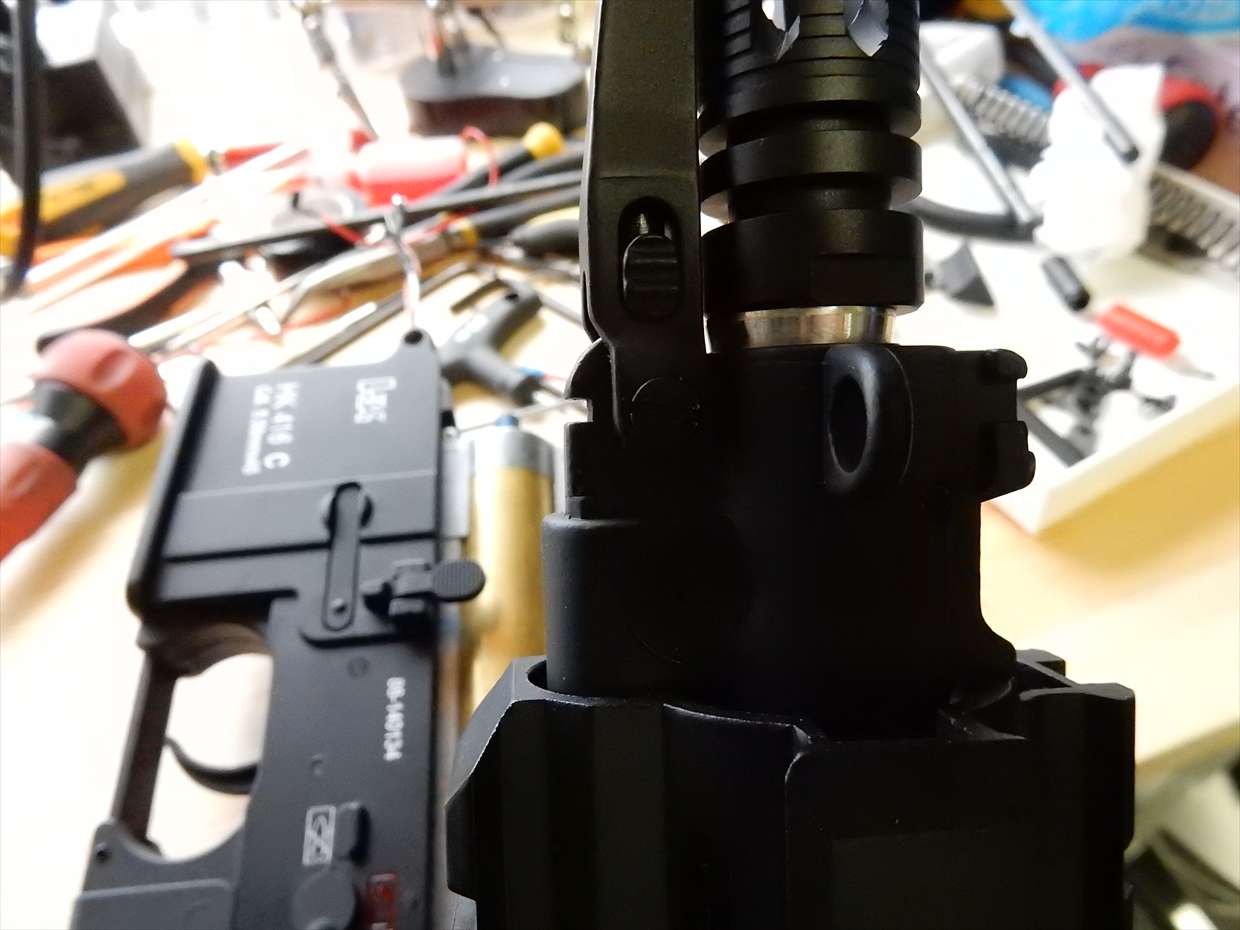

DSCN0427_R

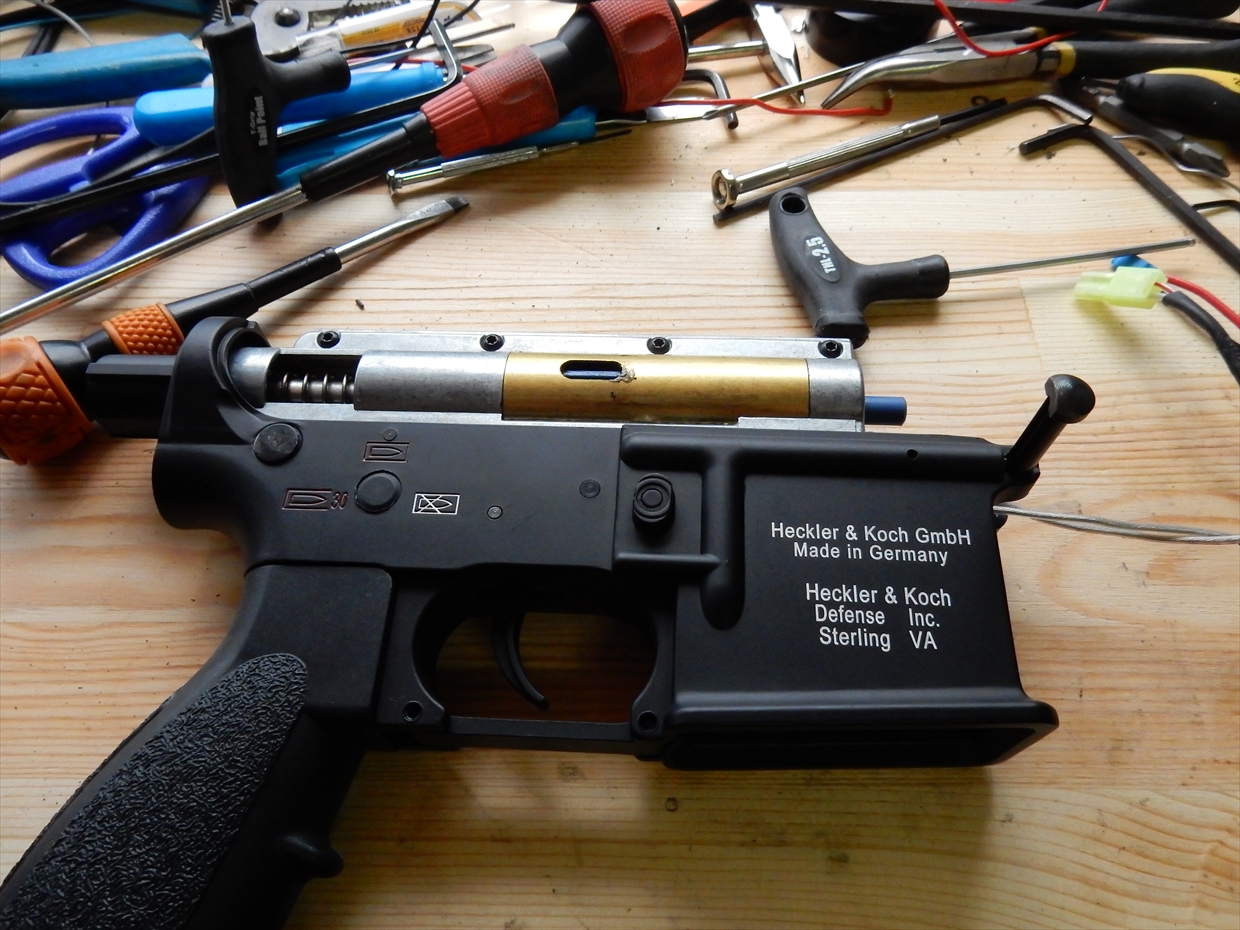

そして、いつもの見慣れた風景!
白い文字は、全面と右は、シールっぽいですが、左はレーザー刻印ですね。

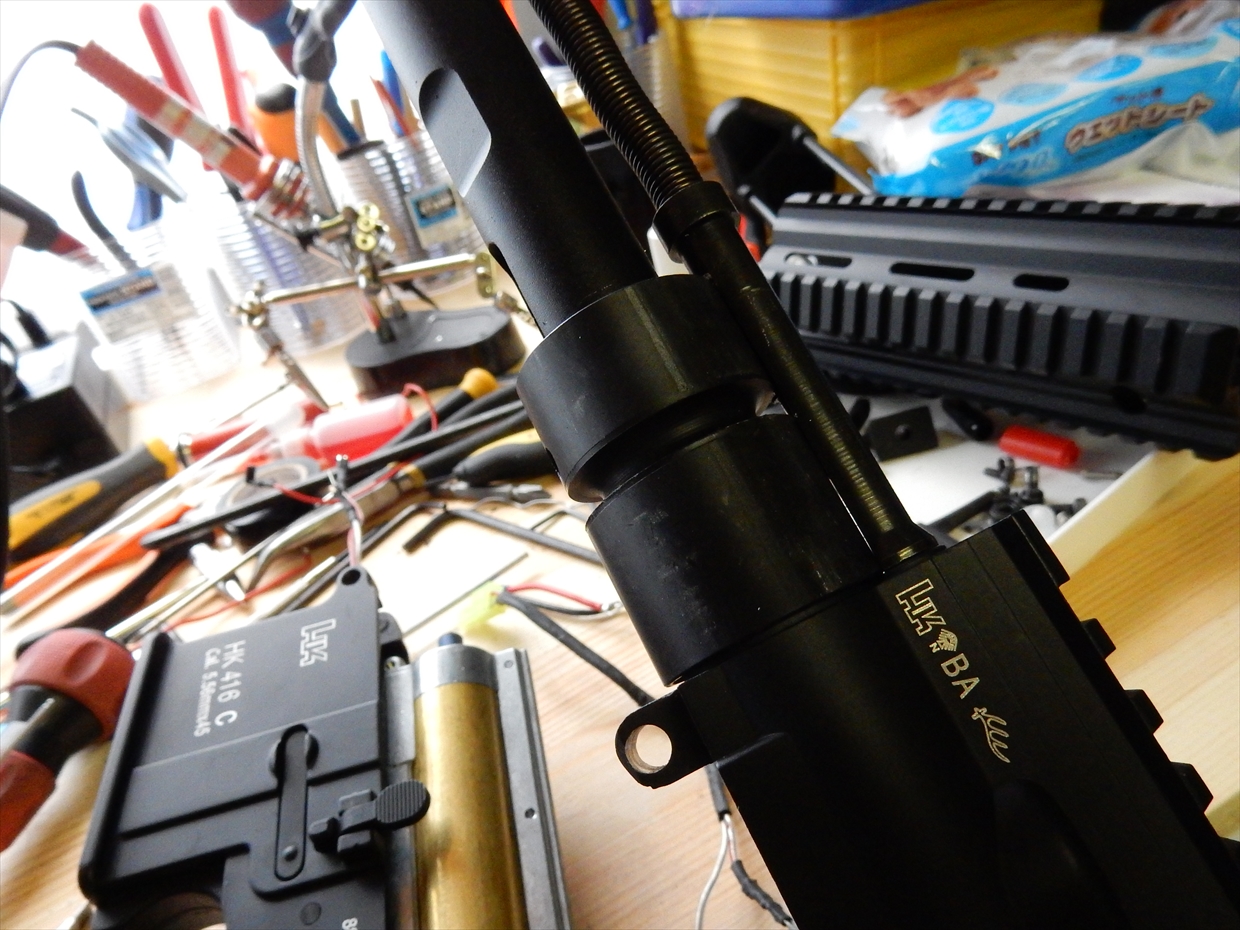

DSCN0428_R

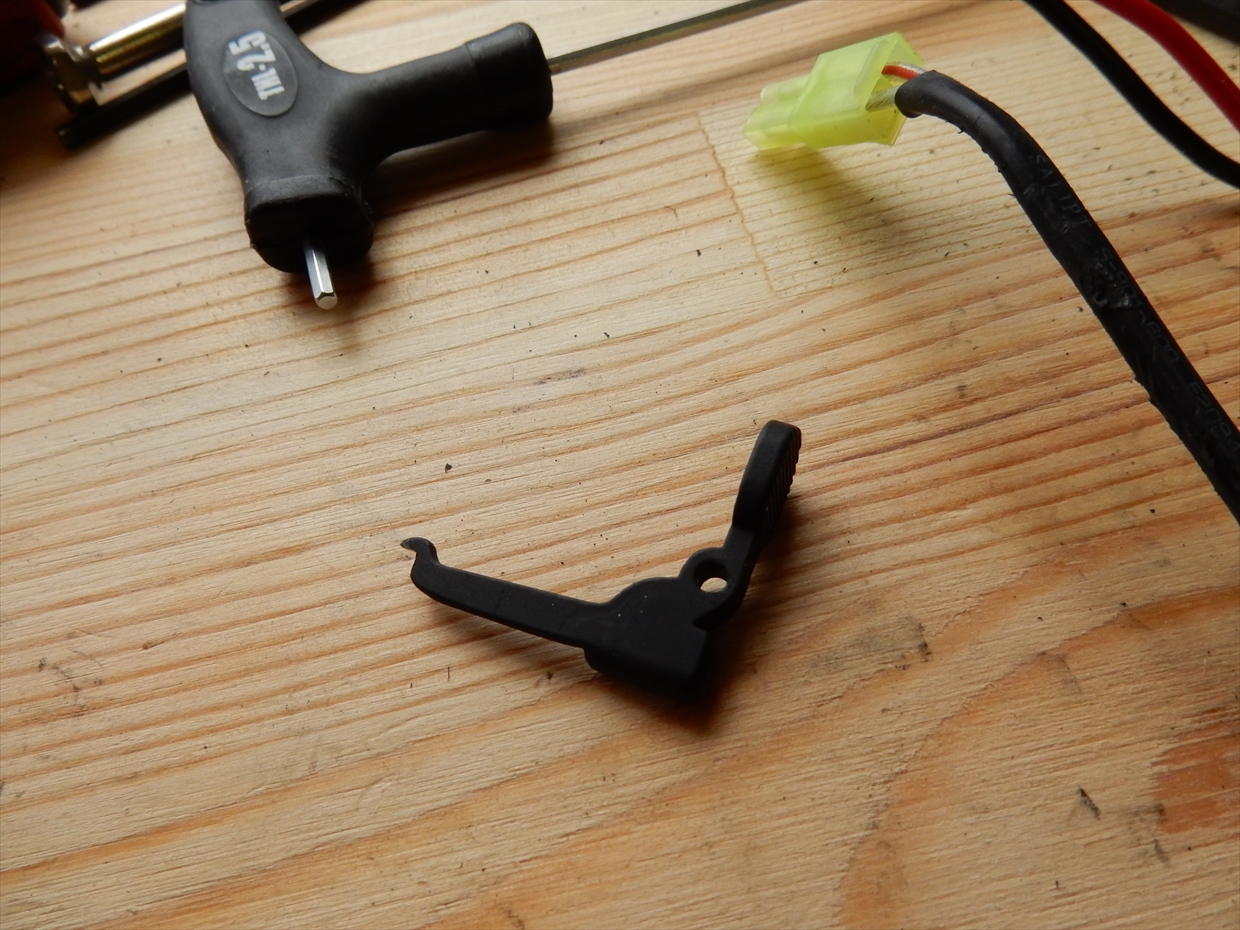

ボルトリリースのピンを抜いて先に外しておきます。
チャージングハンドルを引いて、ダミーボルトがさがるのですが、さがった状態で止まるギミックがあり、このリリースボタンで解除となります。
作りは、VFCと全く同じですね。。。どっちが先なのやら。。。まあホップアップ調整が非常に楽なのがよいですw

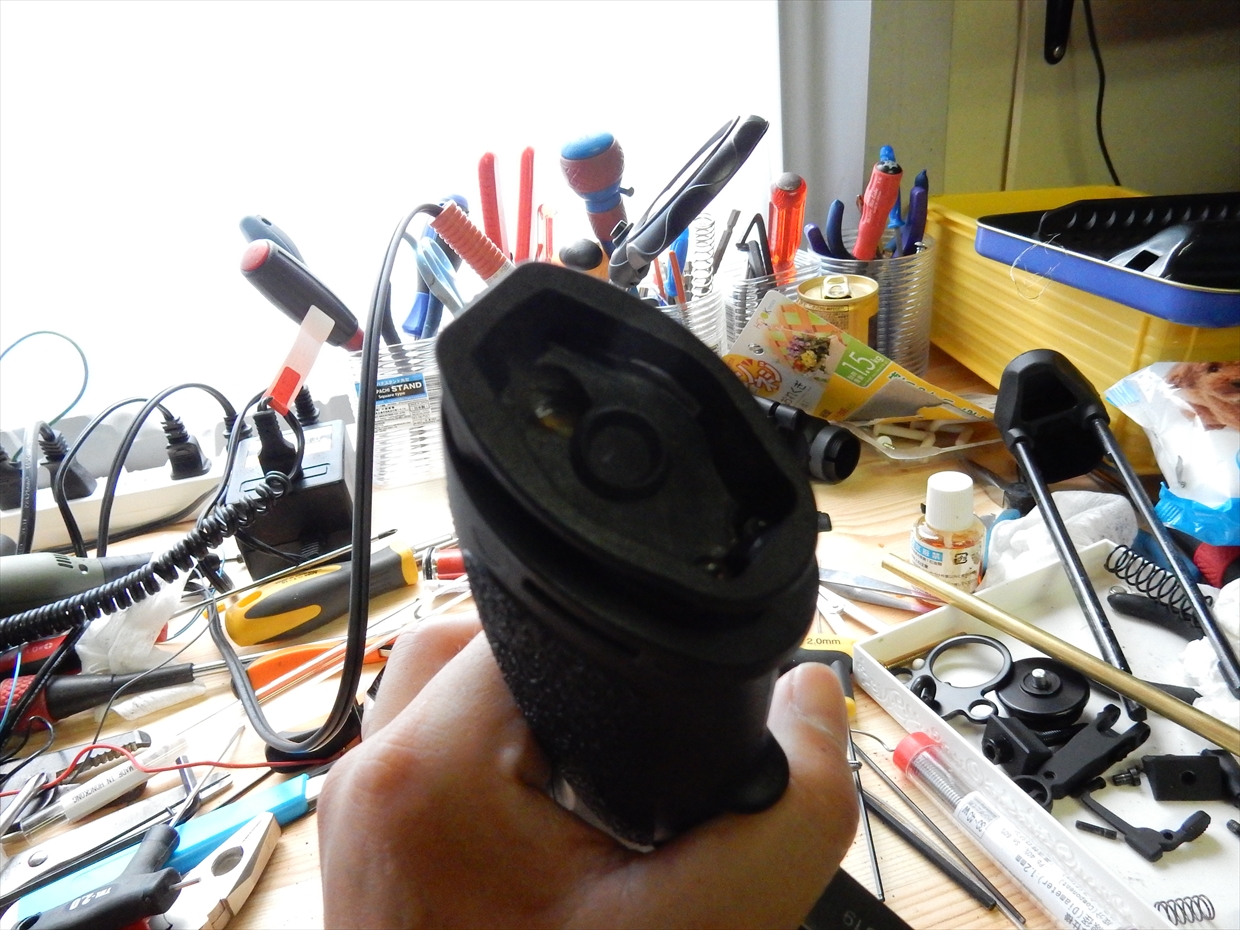

DSCN0429_R
お次は、グリップを外します。
底の感じですが、前にネジが2本!?なかなか見ないタイプですね。

DSCN0430_R

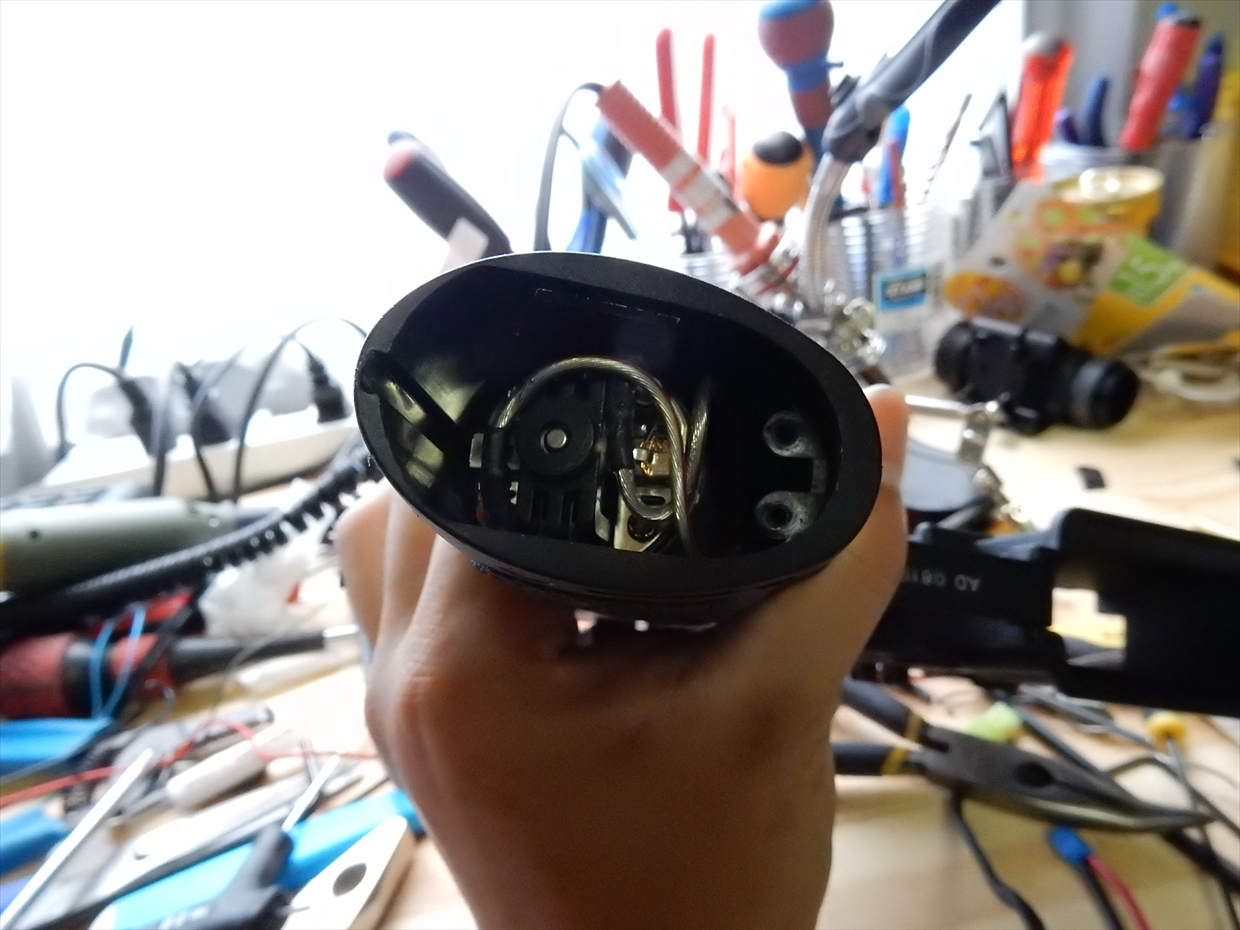

モーターの位置が真ん中ではなく、後方に寄っています。
それだけグリップが立っている証拠ですね。
気づいた人いると思いますが、テフロンコードが純正で入っていますね。

DSCN0431_R

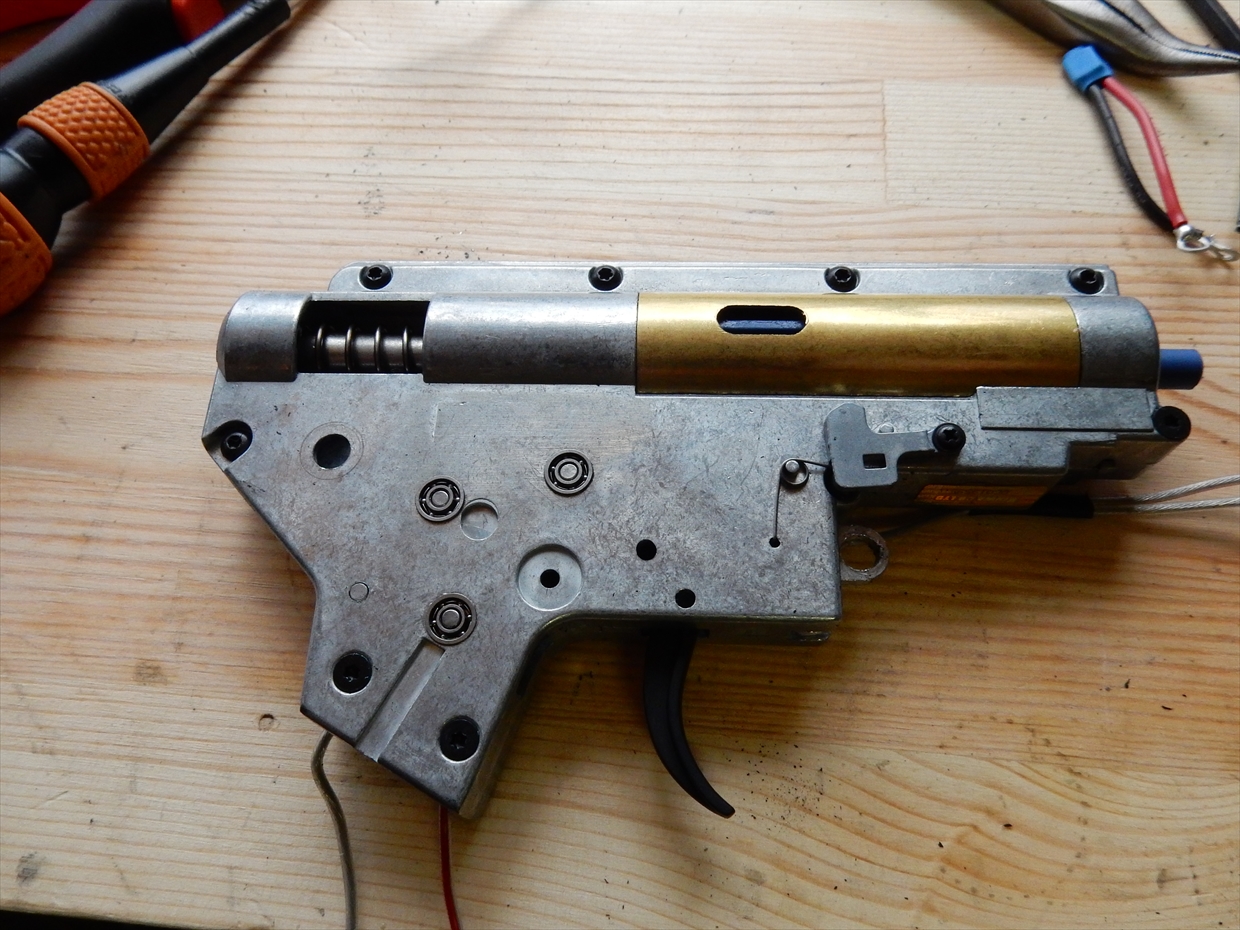

で、メカボックスです。
ん!こ、これは、VFCのver2.1とそっくりってか、同じではwwww
軸受けにボールベアリング使っているところも同じww

DSCN0432_R

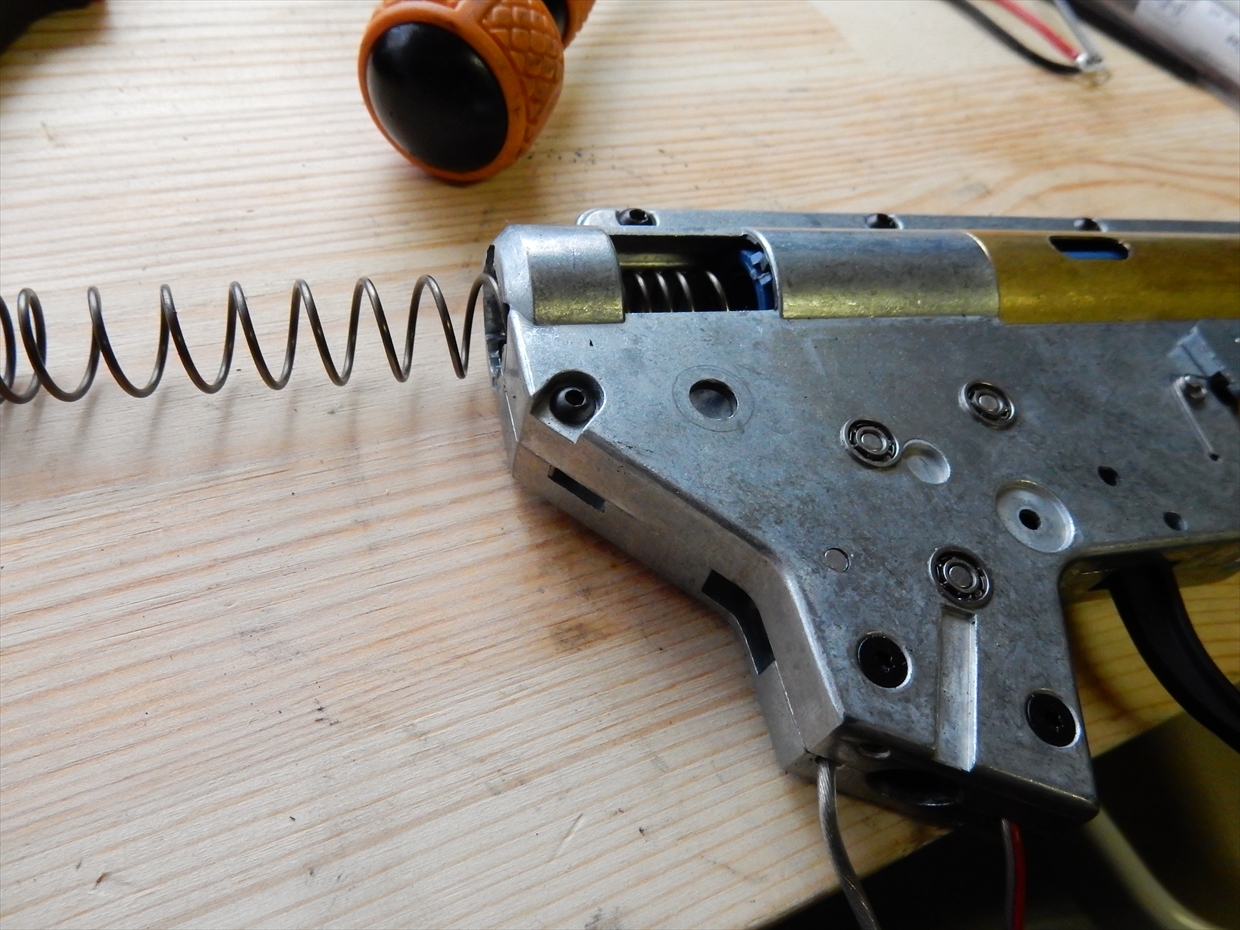

後部からスプリングを抜きます。
便利ですwしかし、M4系は恩恵は少ないですw
G36系とかなら簡単にスプリング交換できるのですが、M4の場合はメカボックス出さないといけないのでw

DSCN0433_R

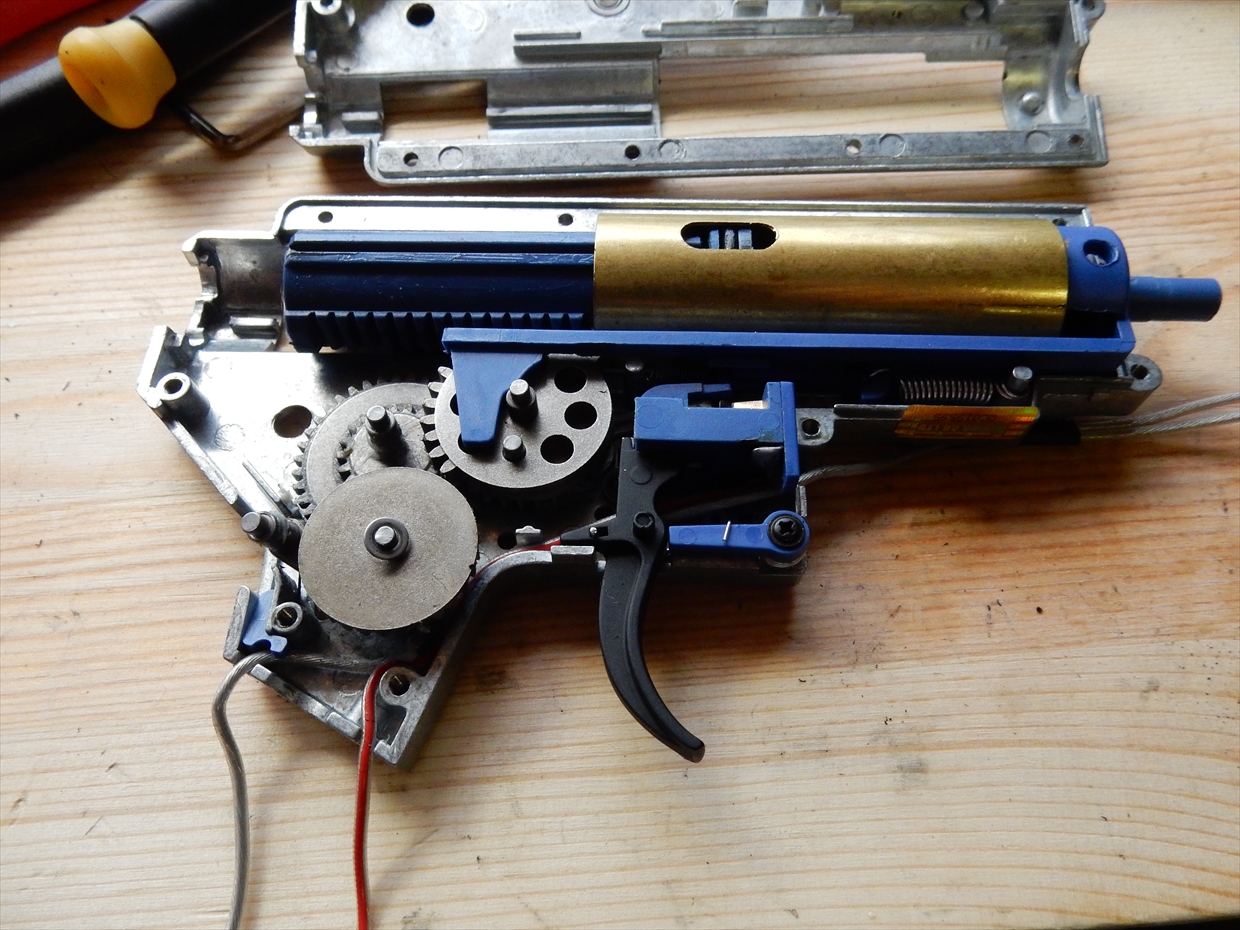

さて、中身です。おおっ意外ときれい。
緑のグリスは確認できませんねw

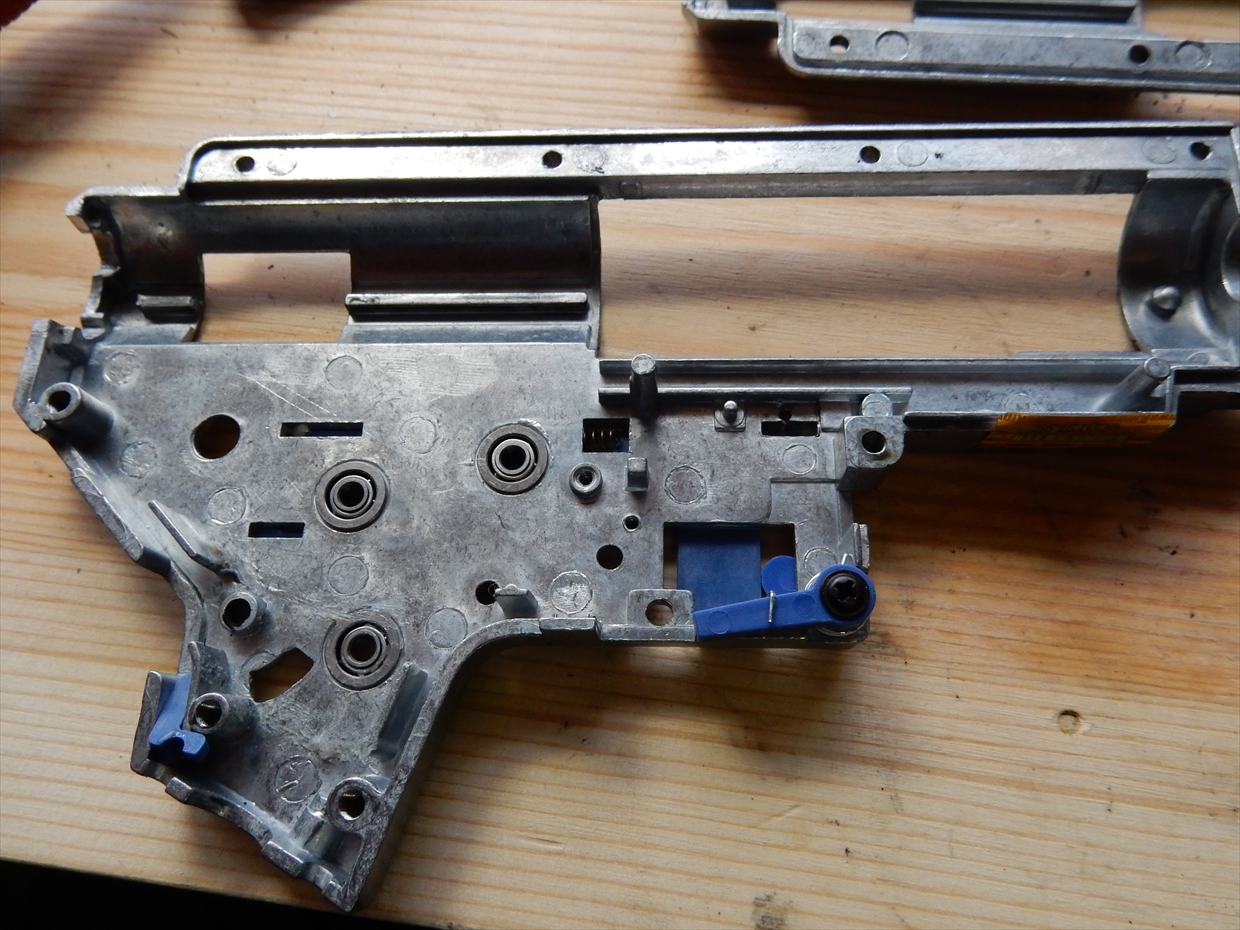

DSCN0434_R
いろいろ外してみました。
気になるバリ等は無いですが、クリーニングはします。
見た目は、VFCのver2.1と同じなのですが、出来はVFCに軍配が上がりますね。東京マルイと同じ鋳物感たっぷりなので、剛性は
東京マルイ純正レベルかと。まあパワー規制があるので、メカボックスの破損はあまりないですけどね。

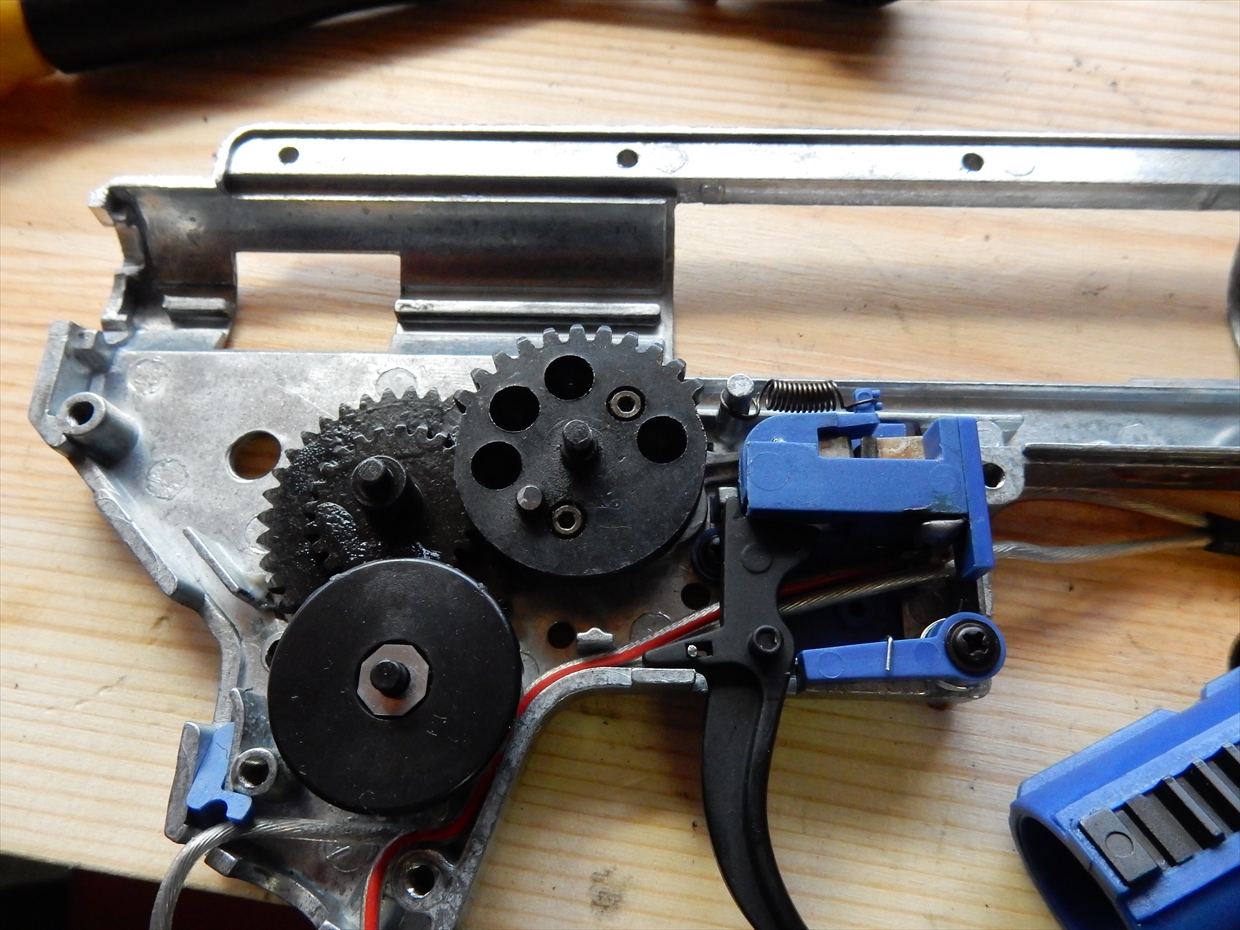

DSCN0435_R

DSCN0436_R

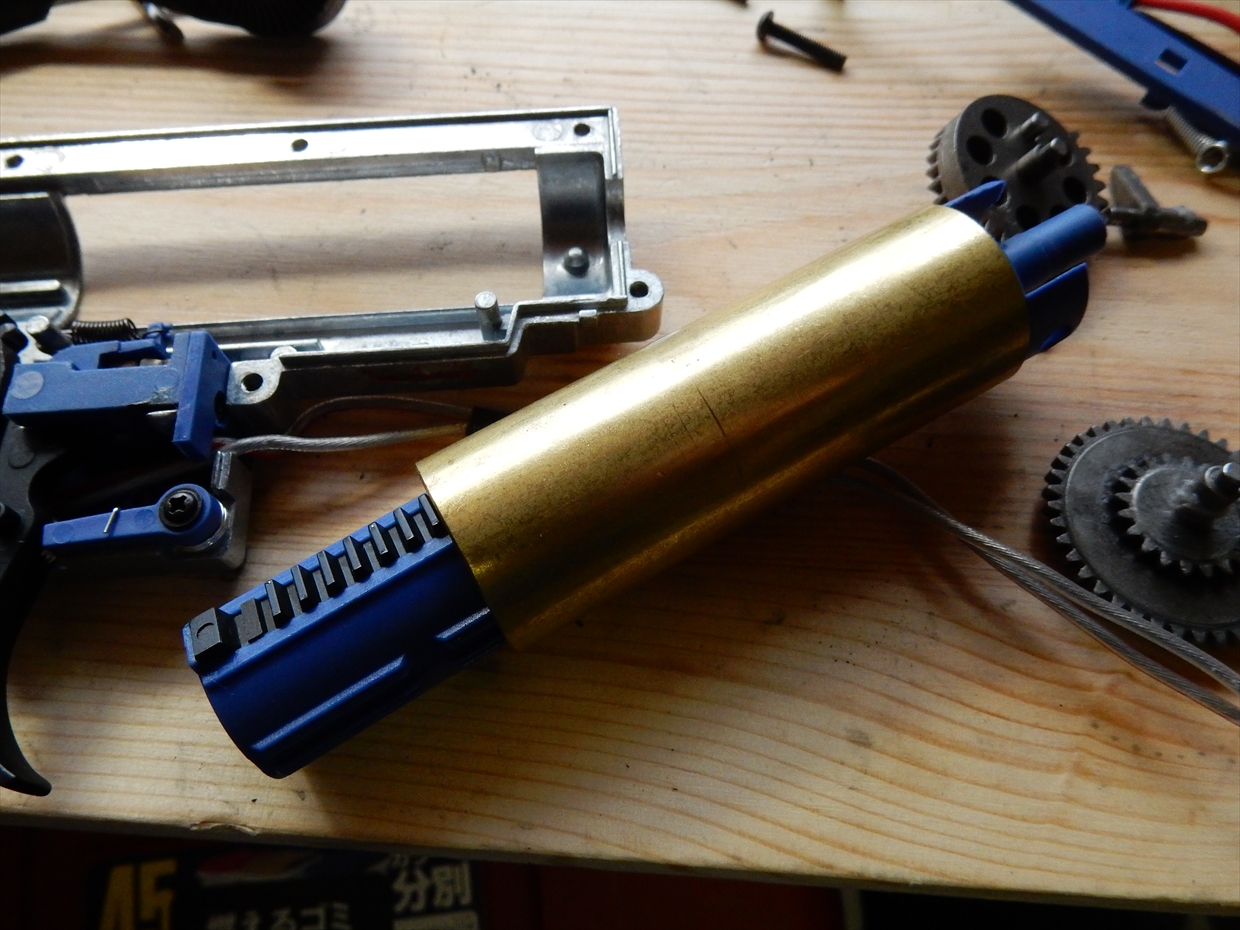

12:1のギアを加工して、シム調整をしました。
ピストンは、歯がフルスチールに交換のみで、あとは純正を組みます。
気密・ピストンヘッド・ノズル共に良好です。
その後は、普通にくみ上げます。

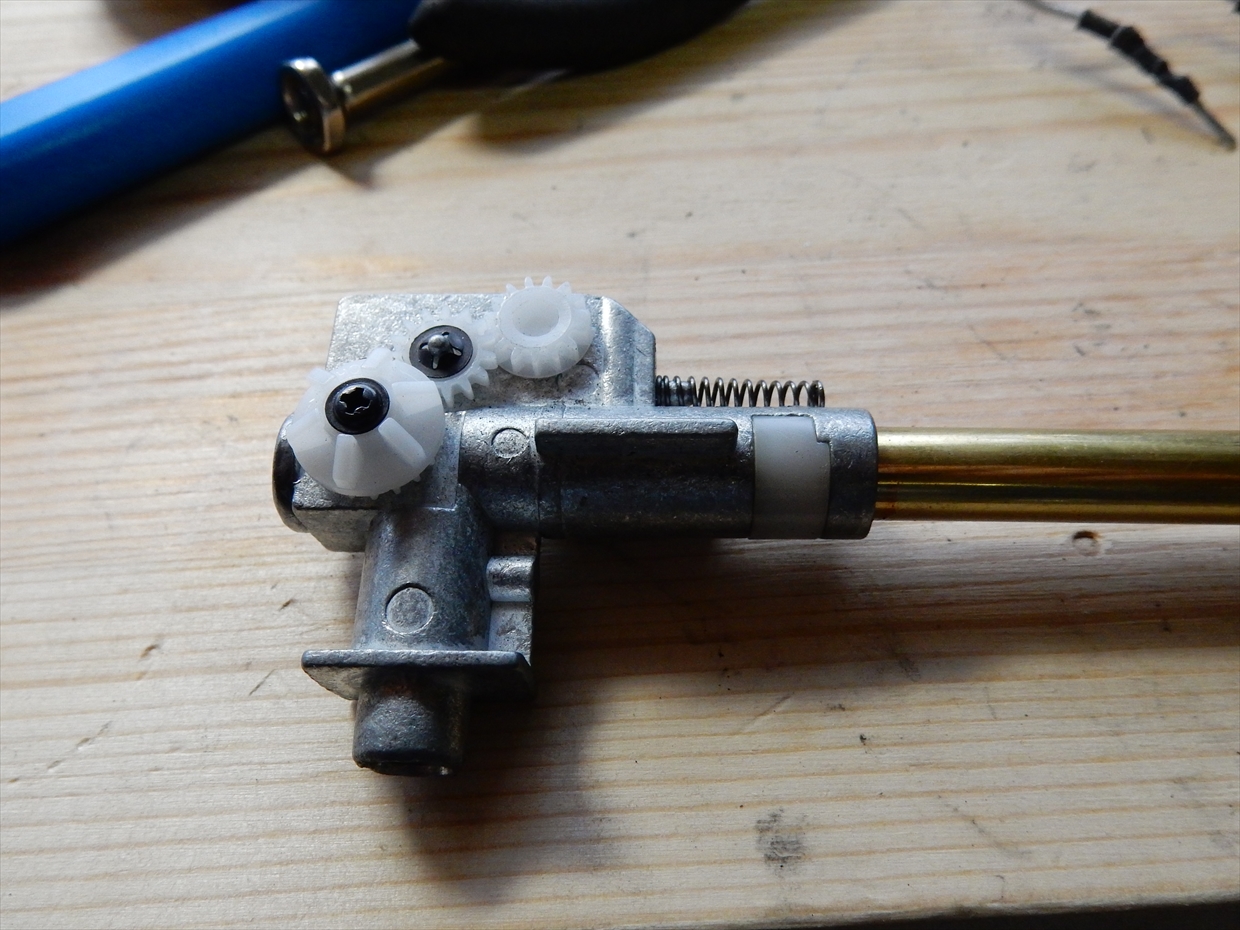

DSCN0440_R
チャンバーは純正メタルが入っており、パッキン等も特に問題なかったのでそのままにします。
試射でやたら弾道が素直でしたので、なかなかの品質かと。

あっそうそう。
だめなところが一つ。
それは、マガジンキャッチです。この部分普通は、リリースボタンにネジがあるか、キャッチ側を回すことではずれるのですが、こやつは、圧入でした。
つまり、一度外すと交換必須!
まあ、アンビ化する予定でしたので、良いのですがねw

“アローダイナミックス製 HK416cチューニング” への 2 件のフィードバック

  1. 匿名 より:

    こちらを参考にアローダイナミックのM27を分解しました。
    マガジンキャッチ部ですが、M27の場合はリリースボタンに止ネジが付いていましたので、圧入は無かったです!

    1. adminseisaku より:

      新ロッドからは、イモネジになってるみたいですね。
